К71-5





Конденсаторы металлопленочные полистирольные

К71-5:

Технические условия: ОЖ0.461.134ТУ-  народнохозяйственного назначения

                                           ОЖ0.461.094ТУ- категории качества ВП



К71-5

Конденсаторы полистирольные металлизированные уплотненные в цилиндрическом   металлическом корпусе с однонаправленными выводами с заливкой эпоксидным компаундом, однослойные.

Имеют стабильные электрические характеристики , в т.ч.  высокую стабильность емкости во всем интервале рабочих температур , малое значение коэффициента диэлектрической абсорбции . Имеют высокую надежность.

Используются для работы в цепях постоянного, переменного, пульсирующего тока и в импульсных режимах. Предназначены для печатного монтажа.

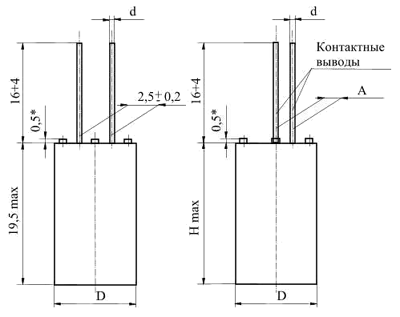

К71-5

Таблица 1

Номинальная емкость, мкФ

Д, мм

d, мм

Масса, г, не

более

0,01

6

0,6

2

0,012

7

0,015

8

0,8

3

0,018

0,022

9

4

0,027

Таблица2

   Номин.

  емкость. мкФ

Д, мм

Н мах,

мм

А,

мм

d,

мм

Масса, г , не

 более

0,033

10





19,5













2,5

0,8

4

0,039

11



6

0,047

0,056

12

0,068

0,082

10









26,5



7

0,1

11

0,12

12

0,15

14

9

0,18

0,22

16

11

0,27

0,33

17

15

0,39

20





5,0

1,0

0,47

21

18

0,56

24

20

0,68

25

23

0,82

26

7,5

25

1,0

30

30



         ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

          Номинальное напряжение, В                                                                        160

          Номинальная емкость, мкФ                                                                         0,01-1

          Допускаемое отклонение емкости, %                                                        ± 2; ± 5; ± 10

         ТКЕ, 1/  0С  не более                                                                                    - 150 · 10-6

         Тангенс угла потерь, не более                                                                    0,0012

          Сопротивление изоляции, МОм ,не менее                                              50000

          для  конденсаторов с Сном  ≤  0,33 мкФ

            Постоянная времени МОм х мкФ ,не менее                                          5000

          для конденсаторов с Сном. >  0,33 мкФ

          Коэффициент диэлектрической абсорбции, %

          для конденсаторов емкостью до 0,39 мкФ                                              0,5

          для конденсаторов емкостью 0,47 мкФ и выше                                     0,1

          Индуктивность. мкГн                                                                               0,015-0,035



          УСЛОВИЯ ЭКСПЛУАТАЦИИ:

          Интервал  рабочих температур, 0С                                                        -60… +85

          Синусоидальная вибрация в диапазоне частот, Гц                                1-3000

          с амплитудой ускорения                                                                                20 g

          Механический удар многократного действия

          с  пиковым ударным ускорением                                                                 40 g

          Наработка, ч                                                                                                  30000

          Срок сохраняемости    , лет                                                                             20

         Обозначение при заказе: Конденсатор К71-5-0,1 мкФ± 10 %-В-ОЖ0.461.094ТУ
