К50-20



Конденсаторы электролитические алюминиевые

К50-20:

Технические условия: ОЖ0.464.120ТУ – категории качества ВП

                                         ТУ6261-016-07594095-2008 народнохозяйственного значения

К50-20

Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме.

Изготавливаются в исполнении УХЛ (рис. 1,3,4) и всеклиматическом исполнении В

(рис. 2,3,4) . Корпус алюминиевый.

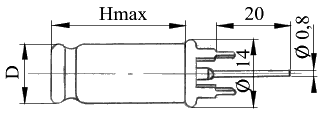

К50-20 Рис. 1

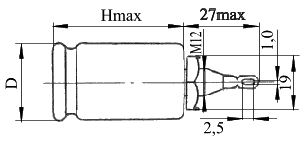

К50-20 Рис.2
К50-20 Рис.3
К50-20 Рис.4





Номи-
нальное
напря-
жение, В		 6,3 16 25 50 100 160 250 300 350 450
Номи-
нальная
емкость, мкФ		 Рис.№
DxH
1 - - - 1,2
4,5x13		 1,2
4,5x18		 - - - - -
2 - 1,2
4,5x13		 1,2
4,5x13		 1,2
4,5x10		 1,2
6x20,5		 1,2
8,5x21		 - - 3
12x30		 3
12x30
5 - 1,2
4,5x18		 1,2
6x20,5		 1,2
6x20,5		 1,2
8,5x21		 1,2
8,5x32		 - 312x30 3
17x30		 3
17x42
10 1,2
4,5x18		 1,2
6x20,5		 1,2
6x20,5		 1,2
6x25,5		 1,2
8,5x26		 3
17x30		 - 3
17x30		 3
17x42		 3
25x40
20 1,2
6x20,5		 1,2
6x20,5		 1,2
6x25,5		 1,2
8,5x26		 3
12x30		 3
17x42		 3
17x42		 3
17x42		 4
25x40		 4
25x56
30 - - - - - - - 4
25x40		 - -
50 1,2
6x25,5		 1,2
8,5x21		 1,2
8,5x26		 3
12x30		 3
17x30		 4
27x40		 4
25x40		 4
25x56		 - -
100 1,2
8,5x21		 1,2
8,5x32		 3
12x30		 3
17x30		 4
25x40		 4
25x56		 - - - -
200 1,2
8,5x32		 3
12x30		 3
17x30		 3
17x42		 4
25x56		 4
32x52		 - - 4
32x86		 -
500 3
17x30		 3
17x42		 4
25x40		 - - - - - - -
1000 3
17x42		 4
25x40		 4
25x56		 - - - - - - -
2000 4
25x40		 4
25x56		 4
32x52		 4
32x86		 - - - - - -
5000 4
32x52		 - - - - - - - - -
        200*     -      -      -     4
25x40		      -      -      -       -      -      -
        200*     -      -       4
 21x40		      -      -      -      -        -      -      -
        20*      -       -       -       -       -      -      4
 21x40		        -      -     -

* Примечание. Номиналам 200 мкФ x 50 В, 200 мкф x 25 В, 20 мкФ x 250 В присваивается обозначение К50-20-м ТУ6261-016-07594095-2008

ЭЛЕКТРИЧЕСКИЕ      ПАРАМЕТРЫ

                  Номинальное напряжение                                                                  6,3-450В

                  Номинальная емкость                                                                          1-5000 мкФ

                  Допускаемое отклонение емкости                                                    +50 %

                                                                                                                                        -20

                  Тангенс угла потерь на частоте 50 Гц не более, %

                  Uном = 6,3-50 В                                                                                        20

                  Uном  = 100 В                                                                                            15

                  Uном.160-450 В                                                                                        10

                  Ток утечки, мкА                                             I=0,05СU+а,     но не более 1500 мкА


              УСЛОВИЯ ЭКСПЛУАТАЦИИ

           Интервал рабочих температур                                 -40…+ 70 0С

           Атмосферное давление                                             5-800 мм рт. ст.

          Относительная влажность воздуха

           при  35 оС                                                                        не более 98%

           Механические нагрузки:

           Вибрация в диапазоне                                              1-2000 Гц

           с ускорением                                                                 10g

            Механический удар  одиночного

           действия с ударным ускорением (g)                       500 g

           Наработка

         Т= -40…+70 0С                                                                 10000 ч

           Срок сохраняемости                                                    15 лет



Обозначение при заказе:

         КОНДЕНСАТОР К50-20-100 В-50 мкФ –В- ТУ6261-016-07594095-2008
