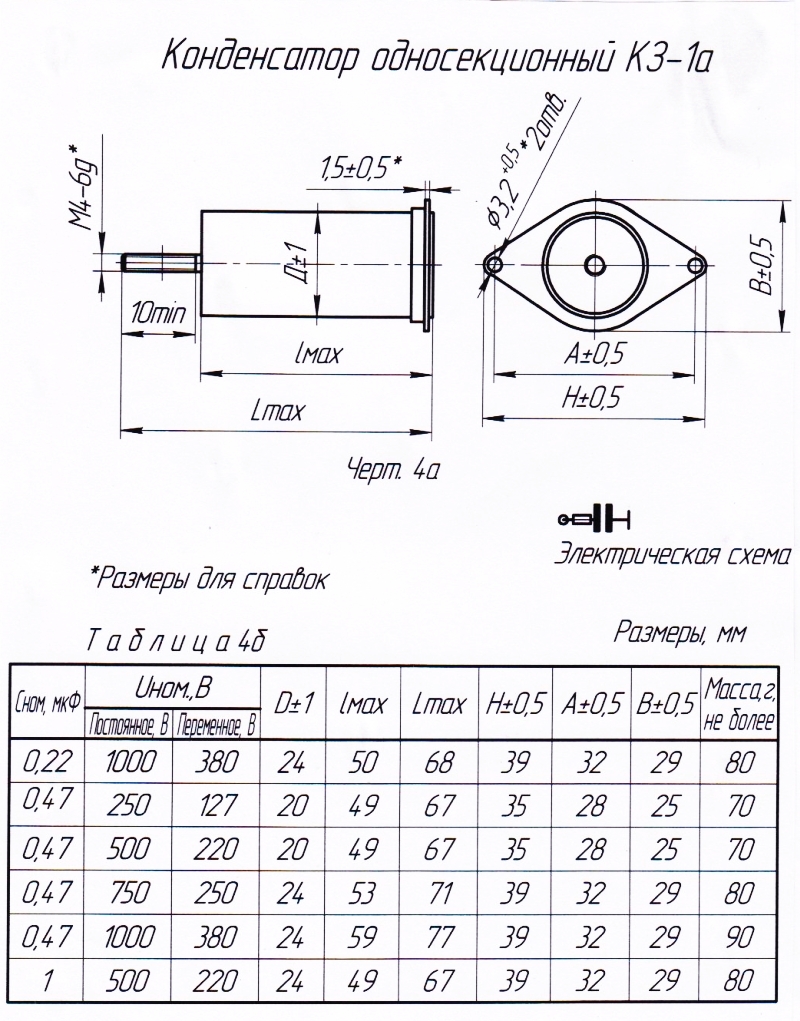

КЗ-1, КЗ-1а



Конденсаторы защитные герметичные

КЗ-1:

Технические  условия: ТУ 6281-011-07594095-97

КЗ

Конденсаторы   металлизированные полиэтилентерефталатные защитные неизолированные в цилиндрическом  металлическом корпусе с разнонаправленными выводами с заливкой эпоксидным компаундом.  Могут применяться взамен конденсаторов КЗ, К75П-4

Предназначены для работы в аппаратуре в цепях постоянного или переменного   тока частоты 50 Гц и служат для подавления радиопомех в диапазоне частот до 20 МГц. Применяются в вводных   и вводно-распределительных устройствах, в судостроении и др..

Защитные функции конденсатора осуществляются  плавкой вставкой, расположенной со стороны вывода М4. Конденсаторы изготавливают двух вариантов: односекционные и двухсекционные



КЗ

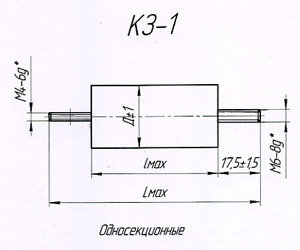

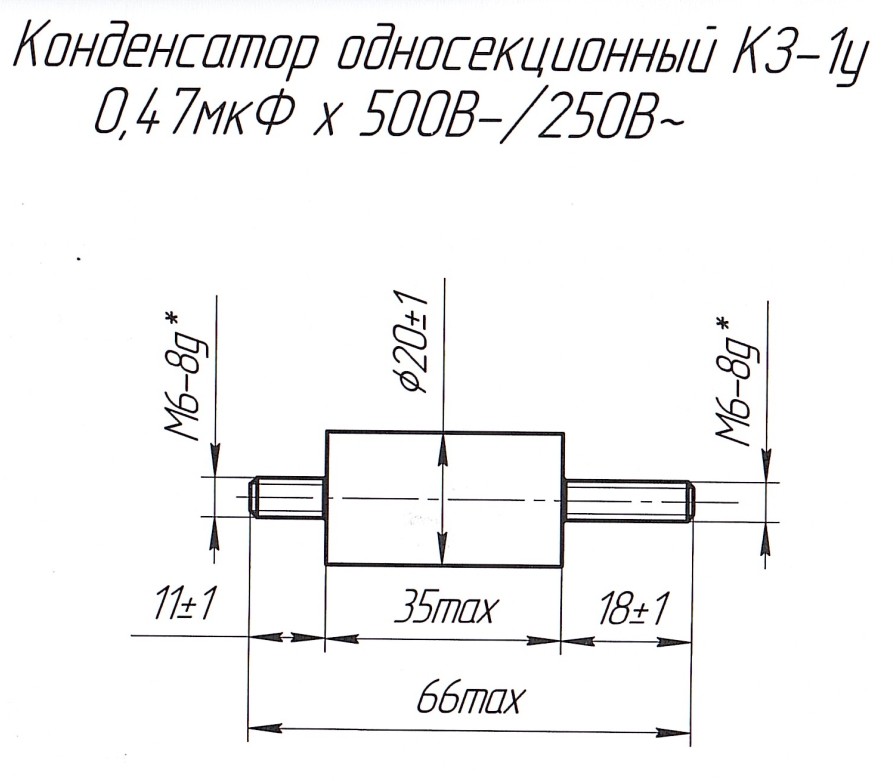

Односекционные

Номин. емкость, мкФ

Номинальное напряжение, В

Размеры, мм

 Масса, г, не более

постоянное

переменное

      Д

 l max

L max

0,1

500

220

20

34

70

50

0,22

0,47

750

250

24

53

90

70

1000

380

1

500

220

24

49

90

70

Двухсекционные

Номинальная емкость, мкФ

Номинальное напряжение, В

Масса, г

постоянное

переменное

2 х 0,47

500

220

180





ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

               Номинальное напряжение , В                                                         500-1000

                Номинальная емкость, мкФ                                                            0,1-1

                Допускаемое отклонение емкости, %                                            ± 10; ± 20

                Тангенс угла потерь не более,                                                         0,01

                Сопротивление изоляции для  конденсаторов

                 емкостью до 0,33 мкФ вкл.   не менее,  МОм                               10000

                Постоянная времени  для конденсаторов

                Емкостью св. 0,33 мкФ  не менее  , МОм х мкФ                            2000


            УСЛОВИЯ ЭКСПЛУАТАЦИИ:

              Интервал рабочих температур                                                   – 60… + 100 0С

              Относительная влажность воздуха   при 35 0С                                          98 %

              Механические нагрузки при креплении за корпус:

              Вибрация в диапазоне частот                                                             10 - 200 Гц

               с ускорением                                                                                         5 g

              Многократные удары с ускорением                                                    15 g

              Одиночные удары с ускорением                                                         150 g

              Наработка , часов-                                                                                10000

               Срок хранения, лет –                                                                              15



           Возможно  изготовление конденсаторов  других номинальных  емкостей и номинальных напряжений, габаритных и присоединительных размеров по требованию заказчика

Обозначение при заказе:

Конденсатор КЗ-1-1000 В-0,47 мкФ ± 20%-В- ТУ6281-011-07594095-97
