К73-28-1

Конденсаторы проходные помехоподавляющие полиэтилентерефталатные

К73-28-1:

Технические условия: ТУ6261-012-07594095-98

К73-28-1

Конденсаторы К73-28-1  применяются взамен конденсаторов КБП-Р, КБП-С, КБП-Ф

Конденсаторы проходные  металлизированные полиэтилентерефталатные защищенные помехо-подавляющие   К73-28-1 типа «Х» в цилиндрическом металлическом корпусе с разнонаправленными выводами  с заливкой эпоксидным компаундом. Конденсаторы предназначены для работы  в цепях постоянного, переменного и пульсирующего токов. Служат для подавления индустриальных   радиопомех в диапазоне частот  от 0,15 до 1000  МГц при максимальном значении тока через проходной стержень (шинку) до 200 А . Конденсаторы исполнения УХЛ изготавливают в пожаробезопасном исполнеии. Способ крепления - за фланец, за скобу.  Применяются в самолетостроении,  лифтостроении, автомобилестроении, в вычислительной  технике, в железнодорожном транспорте и др.



К73-28-1

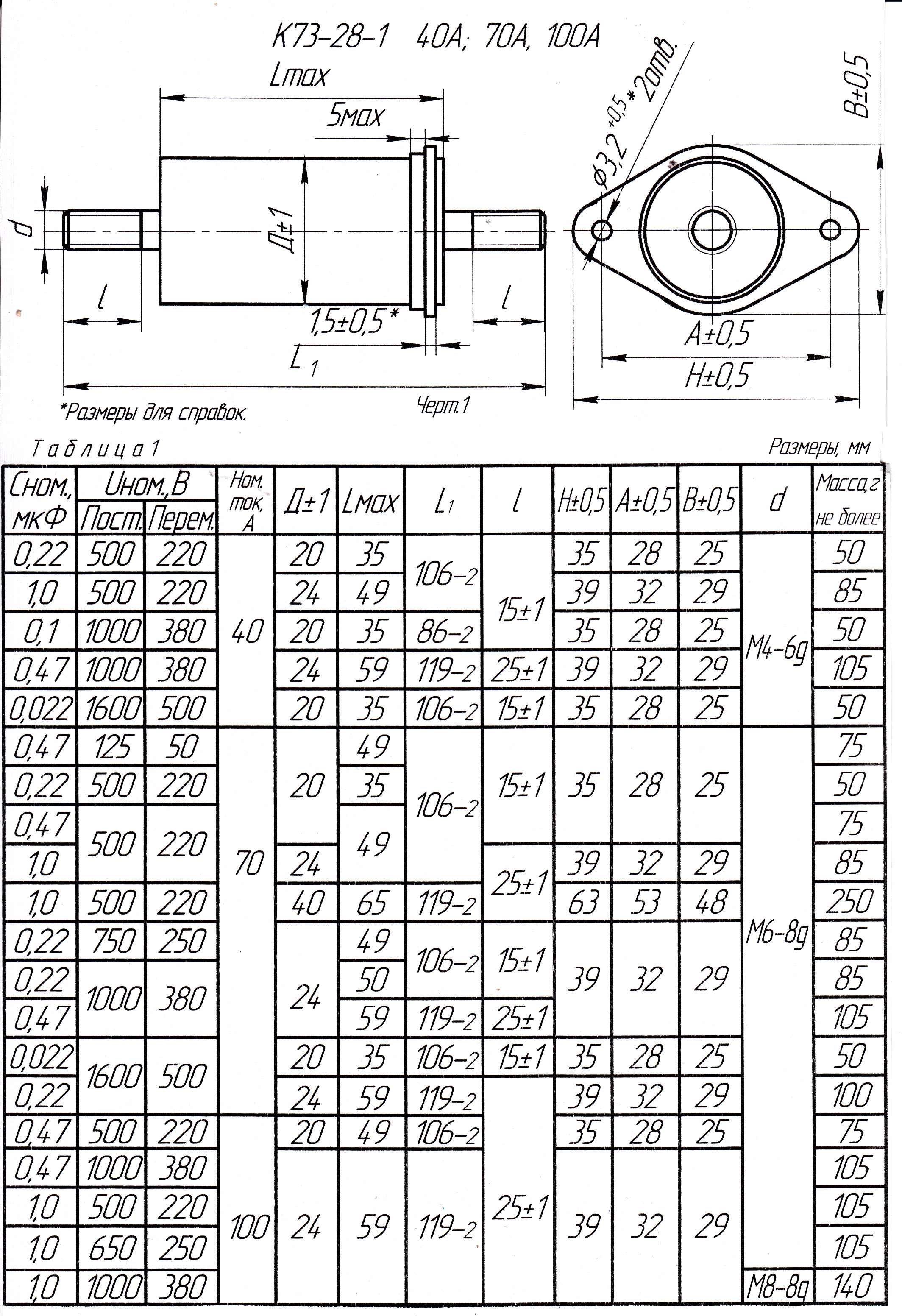

Таблица 2 Крепление за фланец

Номин.

ёмкость,

мкФ

Номинальное напряжение, В

Номин.

ток, А

L,мм

l.мм

Масса, г, не более

постоян.

перемен.





25

130

70







50

1

125

50





86





25

0,1



500



220

0,15

0,22

0,047

1600

500

0,022

500

220



ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

                Номинальное напряжение , В                                                        500-1600

                Номинальная емкость, мкФ                                                            0,022- 1,0

                Допускаемое отклонение емкости, %                                           ± 10; ± 20



                Тангенс угла потерь не более,                                                         0,01

                Сопротивление изоляции для

                Сном.< 0,33 мкФ Rиз. в-,     МОм                                                         6000

                Постоянная времени для  Сном.>  0,33 мкФ

                  не менее  , МОм х мкФ                                                                      2000

            УСЛОВИЯ ЭКСПЛУАТАЦИИ:

              Интервал рабочих температур                                                          – 60… + 100 0С

              Относительная влажность воздуха   при 35 0С                            98 %

              Механические нагрузки при креплении за корпус:

              Вибрация в диапазоне частот                                                           10 - 200 Гц

              с ускорением                                                                                         5 g

              Многократные удары с ускорением                                                40 g

              Наработка ,час                                                                                     15000

              Срок  сохраняемости   ,лет                                                               20



Обозначение при заказе:

             Конденсатор К73-28-1-500 В/220В -70А- -0,47 мкФ ± 20%-В- ТУ6261-012-07594095-98
