К71-4



Конденсаторы металлопленочные полистирольные

К71-4:

Технические условия: ОЖ0.461.121ТУ- народнохозяйственного назначения

                                               ОЖ0.461.086ТУ-категории качества ВП

К71-4


Конденсаторы полистирольные металлизированные уплотненные в цилиндрическом   металлическом корпусе , однослойные, с заливкой эпоксидным компаундом, аксиальное расположение выводов.

Имеют стабильные электрические характеристики , в т.ч.  высокую стабильность емкости во всем интервале рабочих температур , малое значение коэффициента диэлектрической абсорбции . Имеют высокую надежность.

Используются для работы в цепях постоянного, переменного, пульсирующего тока и в импульсных режимах.

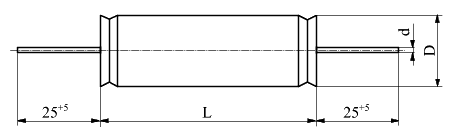

К71-4

     Номин. емкость, мкФ

Номинальное

напряжение, В



Д, мм



А, мм



 d , мм

Масса, г,

не более

0,01













250

6





21









0,6

2

0,012

7

3

0,015

8

0,018

9









4

0,022

0,027



7







32

0,033

0,039

0,047

8

0,056

9

0,068

0,082

10







0,8





5

0,1

11

7

0,12

0,15

12

8

0,18

14

9

0,22

12



48









48

10

0,27

0,33

13

11

0,39

14

12

0,47





250

16











1,0

18

0,56

18

20

0,68

23

0,82

20

25

1,0

22

30

1,2











160

24

35

1,5

26

40

1,8

24



63

50

2,2

26

60

2,7

30

70

3,3

32



65

80

3,9

34

90

4,7

38

110

5,6

34





85

120

6,8

38

140

8,2

42

165

10

45

200

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

         Номинальное напряжение, В                                                        160, 250

          Номинальная емкость, мкФ                                                          0,01- 10

          Допускаемое отклонение емкости, %

          для конденсаторов емкостью от 0,01 до 0,82 мкФ                 ± 5; ± 10 ;20

          для конденсаторов емкостью от 1 до 10 мкФ                          ±2; ± 5; ± 10 ; ±20

          ТКЕ, 1/  0С  не более                                                                        - 150 · 10-6

          Тангенс угла потерь, не более                                                       0,0015

           Сопротивление изоляции, МОм , не менее

           для  конденсаторов с Сном  ≤  0,33 мкФ                                     50000

           Постоянная времени МОм х мкФ  ,не менее

           для конденсаторов с Сном. >  0,33 мкФ                                       5000

           Коэффициент диэлектрической абсорбции, %

            для конденсаторов емкостью до 0,39 мкФ                                   0,5

            для конденсаторов емкостью 0,47 мкФ и выше                           0,1



            УСЛОВИЯ ЭКСПЛУАТАЦИИ

            Интервал  рабочих температур, 0С                                             -60… +85

            Синусоидальная вибрация в диапазоне частот, Гц               1-3000

            с амплитудой ускорения                                                                 20 g

           Механический удар многократного действия

           с  пиковым ударным ускорением                                                   150 g

           Наработка, ч                                                                                         20000

           Срок сохраняемости,  лет                                                                 25

        Обозначение при заказе: Конденсатор К71-4-160 В-6,8 мкФ ± 10%-В-

           ОЖ0.461.086ТУ
